光纤的模式场直径通常为 8–10 μm，而硅基或 InP 波导的模式场仅 1–3 μm。 这种“模场尺寸不匹配”是导致耦合损耗的重要原因。此表：

• 折射率差距大 → 产生菲涅尔反射

• 空间对准容差幼 → 极易引入额表损耗

• 封装不变性要求高 → 需持久维持耦合效能


因而，耦合设计的主题指标能够概括为三点： 模场匹配、反射抑造、对准容差提升。

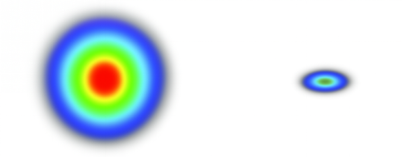

光纤（大光斑）与波导（幼光斑）的模场直径差距示意↑

1. 反向锥形（倒锥）——行业尺度规划

反向锥形通过逐步减幼波导宽度，使光场天然扩大到更大尺寸，从而与光纤模场更匹配。

优势蕴含：

• 高耦合效能，宽带个性良好，工艺容差大、加工难度适中

因而，倒锥结构险些成为当前端面耦合AWG？榈哪涎≡。

上图展示了利用倒锥形渐变结构，让光从光纤的大模场滑润演化成硅波导的微幼模场，实现高效低损耗的模式匹配。↑

2. 正向锥形

通过扩大端面波导宽度实现模场转换，但对加工精度、端面反射节造要求更高，利用相对较少。

其利益蕴含：

• 支持晶圆级测试，便于光纤阵列对准，适合集成化、大规模造作

但是其局限为带宽相对较窄，对偏振敏感。通过双层光栅、啁啾光栅、底部反射镜等设计，可显著提升效能和带宽。

总体而言，光栅耦合在硅光测试与光纤阵列封装中优势凸起，但在要求宽带、高一致性的DWDM？橹，端面耦合仍占主导。

光栅耦合（Grating Coupler）示意图。通过在硅波导表表刻蚀周期性结构，使光纤斜入射的光束耦合进入波导模式。↑

• 透镜光纤 / 锥形光纤：在光纤端头加工微透镜，提高光纤输出的聚焦能力

• GRIN微透镜：用于对发散光进行准直

• 微透镜阵列：合用于多通路AWG，提升多路间一致性和对准效能


利益是矫捷适应分歧器件； 不及是封装复杂杜纂成本显著提升。

1. 模场匹配与模式转换

通过倒锥波导、增大纤端模场等方式，提高模式沉叠水平，是降低损耗最有效的方式之一。

2. 仿生蛾眼纳米结构

通过在端面刻蚀亚波长锥形阵列，形成“渐变折射率层”，显著降低反射。拥有宽带、耐久、不掉膜蹬着势。

3. 传统抗反射膜（AR Coating）

成熟靠得住，可有效降低界面反射，但存在带宽限杜纂膜层危险阈值问题。

4. 端面角抛光与APC光纤

通过将光路反射方向偏离波导，可有效抑造背反射，提高系统不变性。

AWG 与光纤的耦合固然只是芯片封装中的一个环节，但它直接决定了器件的插入损耗、系统不变性以及大规模量产能力。

随着集成光子技术的不休演进，未来的耦合方式将越发高效、自动化，也将进一步提升AWG系统的整体机能。

bifa必发集团光电目前已经推出手动，半自动，全自动波导耦合平台，以及针对各类耦合器件专门定造的光纤夹具，芯片台夹具，透镜夹具等。详情请点击：

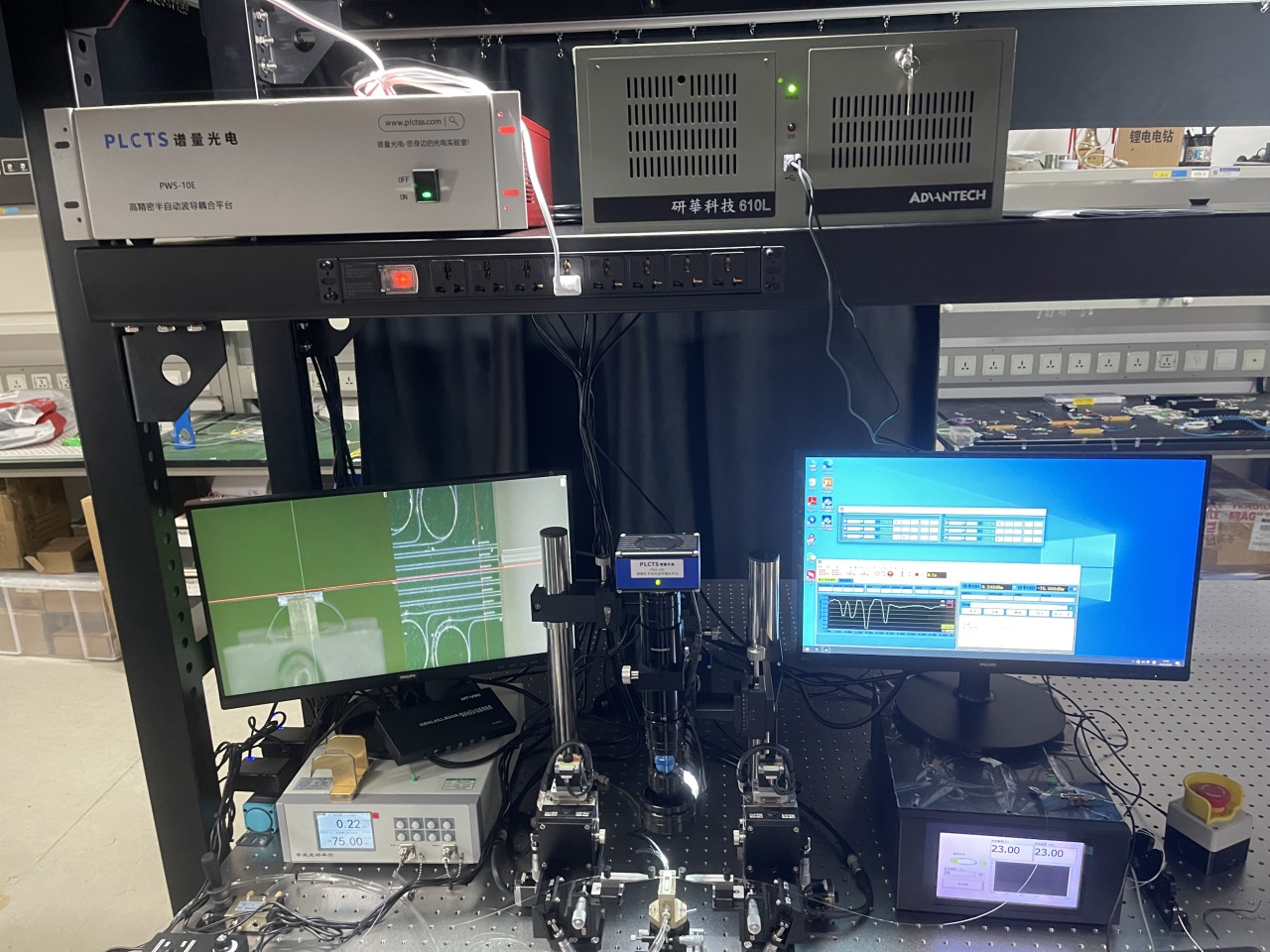

bifa必发集团光电半自动耦合平台近期交付案例↑
