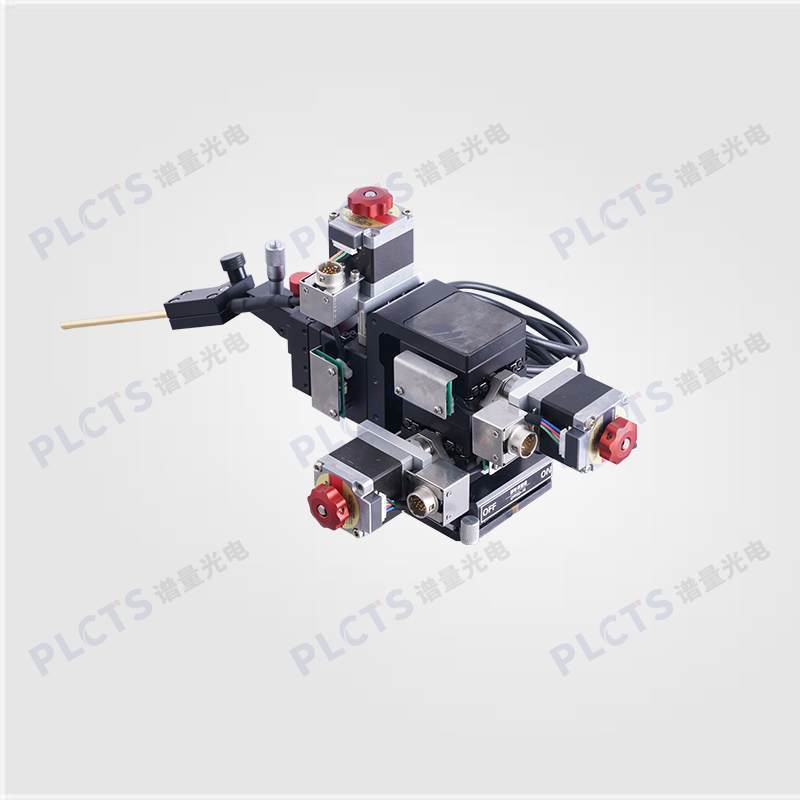

高精度电动探针座

bifa必发集团高精度电动探针座基于高精度电动位移装置，兼容 5 相步进电机，搭配五相高精度高分辨率驱动器，低速无抖动，实现微米级定位；bifa必发集团光电能够按客户的需要匹配分歧系列的探针座以及节造，与客户现有设备美满结合。

产品介绍

      bifa必发集团高精度电动探针座基于高精度电动位移装置，兼容 5 相步进电机，搭配五相高精度高分辨率驱动器，低速无抖动，实现微米级定位；bifa必发集团光电能够按客户的需要匹配分歧系列的探针座以及节造，与客户现有设备美满结合。

产品特点：

  • ● 搭配我司多轴活动节造系统以及运着手轮组合，轻松实现多轴联动以及单轴活动匹配。

  • ● 单个节造器最多能够衔接三个探针座，实现 9 个自由度的组合自动位移。

  • ● 软件交互界面极度清澈，能够单轴操作，也能够同时勾选肆意轴进行同时操作，支持一键多轴/单轴回零。

  • ● 能够独立的操作某一个轴，也能够多个轴组合活动；每个轴的速度能够单独节造。

  • ● 匹配多种自动节造，实现多轴联动以及多轴插补活动，同时支持阵列活动以及导入 CAD 图纸职能。

  • ● 能够满足自动出产线和自动尝试设备的职能必要。

细节展示：


产品硬件：

参数名称指标
探针位移行程XYZ 三轴行程：15mm × 15mm × 15mm
匹配电机匹配高分辨率高精度五相步进电机：分辨率 1.5μm
起落调节具备起落手动调节职能：调节行程 15mm，分辨率 0.5μm
移动速度最大速度：10mm/s，蕴含正负限位和原点
固定方式底部磁性可调底座：通过旋钮调节磁性有无，匹配3种夹具和2种线缆

产品软件：

  • ● 必要搭配我司高精密活动节造器

  • ● 能够实时读取活动状态，绝对坐标、相对坐标、工作坐标

  • ● 支持二次开发，用户可自行搭建自己的活动节造系统

手动操作

支持多轴以分歧速度多轴/单轴活动；

支持轴点动、陆续活动；

支持点选归零。

高细分数微步

支持零位偏移职能；

支持相对活动、绝对活动、点动、用户坐标活动；

支持多轴联动等职能。

自动节造

支持肆意单轴/多轴以分歧速度、分歧移动距离大局联动/点动；

编程活动，实现多种插补活动；

能够设置循环次数。

图纸运行

能够支持图纸编纂分歧轴；

以分歧速度等参数实现设置好的运行轨迹；

也能够导入 CAD 图纸。

操作方式：

目前我司高精度电动探针座提供两种操作方式，可适配分歧的操作环境和操作习惯。

操作一

通过运着手轮组节造五相步进电机操作探针座


01 运着手轮

?


02 步进电机

?



03 探针座

操作二

通过软件节造五相步进电机操作探针座


01 软件

?


02 步进电机

?


03 探针座

通例选型：

产品型号调节精度配套线缆最大速度漏电流精度
TPES-UP~1μm三同轴线缆/同轴线缆10mm/s100fA/10pA

利用领域：

合用于R/F丈量I/O点丈量直流DC测试晶圆测试电阻电压测试太阳能电池测试光电流测试半导体器件分析测试

bifa必发集团光电可凭据客户现实利用需要，定造配套探针台系统，以达更好的测试成效及更高的性价比，具体信息可联系详询。

获取更具体参数或想直接下单，请点击bifa必发集团商城：高精度电动探针座
