GTS5 光栅尺型电动平移台

GTS5 光栅尺型电动平移台技术优势：● 在GTS3系列方导轨电动平移台基础上加装光栅尺 ，共同节造器实现关环节造 ，定位精度更高 ；● 选取进口高品质滚珠螺杆驱动 ，

产品介绍

GTS5 光栅尺型电动平移台




技术优势：

  • ● 在GTS3系列方导轨电动平移台基础上加装光栅尺 ，共同节造器实现关环节造 ，定位精度更高 ；

  • ● 选取进口高品质滚珠螺杆驱动 ，沉复定位精度高 ，寿命长 ；

  • ● 螺杆选取三轴承装置结构 ，轴端锁紧结构预防螺杆松动 ，适合高度往复使用 ；

  • ● 步进电机和滚珠螺杆通过进口高品质弹性联轴节衔接 ，传动同步且噪音 ；

  • ● 两端装有零位和限位开关 ，方便正确定位和 ；げ ；

  • ● 底座有尺度孔距的螺纹孔和通孔 ，方便装置固定 ；

  • ● 精密线性滑块导轨(方形 ，整体与底板衔接简称方导轨) ，活动舒服 ，承载大 ，适合单轴沉载或多轴组合使用 ；

技术参数：

型号GTS550GTS5100GTS5150GTS5200GTS5300
行程50mm100mm150mm200mm300mm
台面尺寸160mm × 160mm
螺杆导程5mm
分辨率0.0015625mm（8 细分）0.003125mm（8 细分）
沉复定位精度±0.001mm
绝对地位精度±0.003mm
最大速度20mm/s40mm/s
轴向间隙0.03mm
标配电机步进电机
额定工作电流1.7A
中心负载30kg
自沉5.2kg5.7kg6.2kg6.7kg7.7kg

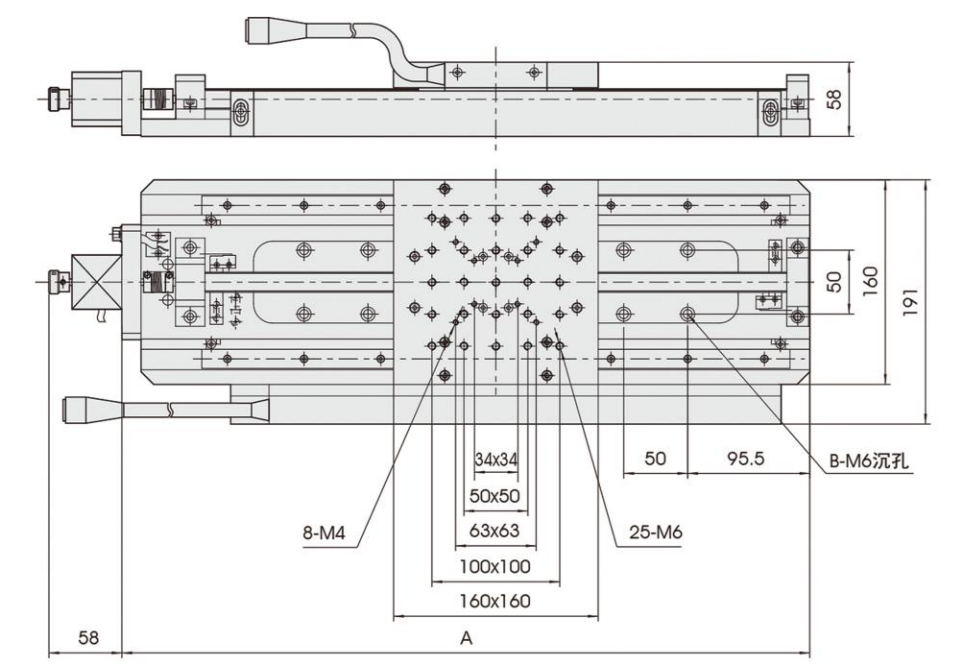

尺寸对照表：


型号GTS550GTS5100GTS5150GTS5200GTS5300
A(mm)288338388438538
B(mm)4481014
