高分辨电动二维资料转移平台

LET-S系列高分辨电动二维资料转移系统是我司凭据客户特殊尝试场景或高精度转移利用，自主研发的低维资料异质结器件转移产品，合用于石墨烯、硫化钼、黑磷等单层资料精确定点转移，以及多层范德华异质结的造备。系统由高分辨金相显微镜、精确控温、真空吸附、电动样品台及电动衬底载物台等组成，衬底载物台可面内大角度旋转，是钻研异质结个性、二维资料分歧堆叠方式影响的有力工具。

产品介绍

LET-S系列高分辨电动二维资料转移系统是我司凭据客户特殊尝试场景或高精度转移利用，自主研发的低维资料异质结器件转移产品，合用于石墨烯、硫化钼、黑磷等单层资料精确定点转移，以及多层范德华异质结的造备，实现了低维资料转移的可视化操作。转移系统由高分辨金相显微系统、精确控温系统、真空吸附系统、高精度电动样品台及电动衬底载物台等组成，指标衬底载物台可面内大角度旋转，是钻研异质结个性、空间反演对称性破缺、以及二维资料分歧堆叠方式影响的有力工具。

技术优势：

  • 集成化设计，易操作
  • 高分辨金相成像，实现μm级尺度转移
  • 高位移精度，上位机或手轮节造
  • 精确控温？，合用多种资料
  • 合用于远距离不易手动操作场景

利用领域：

  • 魔角超导
  • 二维资料堆叠
  • 单层资料衬底转移
  • 范德华异质结造备
  • 异质结空间反演对称性破缺

细节展示：


技术参数：

参数指标
衬底载物平台XY方向两轴电动平移，台面60mm x 60mm，行程20mm，调节精杜着于1μm；Z轴电动旋转调节，台面φ60mm，360°可调，沉复定位精度0.01°；水平倾斜调节，台面60mm x 60mm，调节领域±2°，最幼调整量5°；真空吸附加热样品台，高温~240°C，PID温控器，控温精杜着于±0.1°C，高热导率加热台面，带热冷？，起落温速度快。
载玻片位移平台XY方向两轴手动平移，台面80mm x 80mm，行程25mm，调节精杜着于2μm；Z轴电动平移，台面80mm x 80mm，行程20mm，调节精杜着于1μm；绕Z轴手动旋转调节，台面φ110mm，360°粗调，±5°精调，可视分辨率优于0.57°，定造高不变载玻片夹具，装夹方便。
高分辨金相显微镜双目镜SWH10X/25mm, 0.65倍CTV, 明场长轴照明器，五孔物镜转盘，标配5X、20X、50X复消色差长工作距离物镜，10X、100X可选，预留滤光及偏光插槽，带光阑调节通光量及视野大幼，高不变调焦机构，成像质量优异，合用μm级样品定点精确转移。
显微镜二维调节显微镜整体XY二维滑片，行程50mm，精度高≥2μm，可在二维资料贴合之后，大领域调整显微镜观察视野。
成像相机1200万像素高活络度彩色数字相机，高清成像，提供相机操作软件。
高清显示器24英寸2K高清显示器，配置高不变方向调节支架。
集成式电控机箱系统电控集成，节造样品台加热、冷却？椤⑽驴啬？椤⒄婵瘴。
真空泵吐出空气量7L/min，达到真空度-33.3Kpa，耐用功夫超过10000幼时。
选配职能探针台？椤⒐庋Ц粽衿教āDMS热释薄膜、二维资料（机械剥离器、块材）、物镜（10X、100X）、电动调节？椤⑹痔紫浠肪呈褂玫。

电动操作：

目前我司二维资料转移平台电动轴部门提供两种操作方式，可适配分歧的操作环境和操作习惯。

操作方式一

通过运着手轮组节造五相步进电机操作电动轴

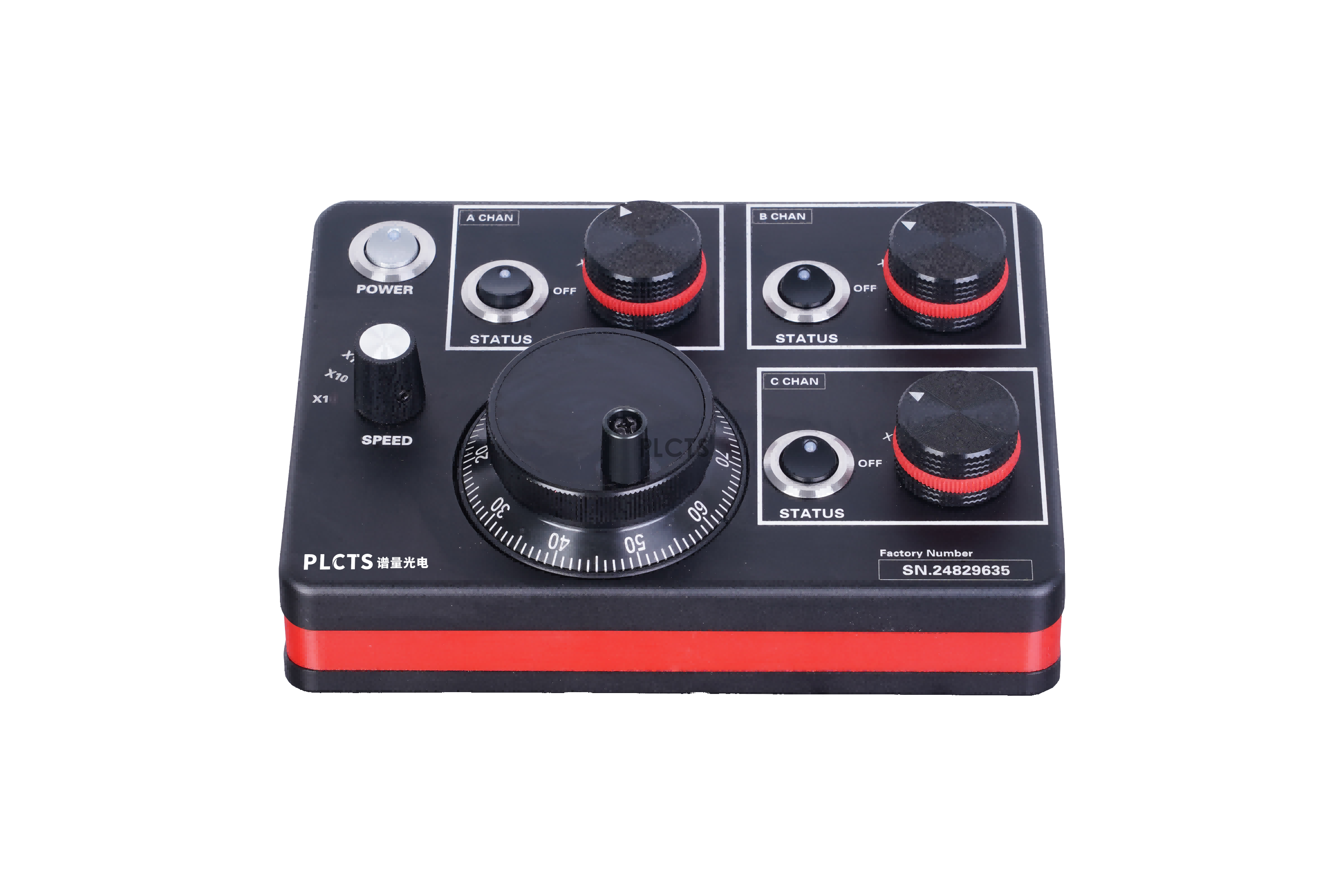

01 运着手轮


?


02 步进电机


?
微信图片_20250410101643 - 副本(1).png
03 电动二维资料转移平台

操作方式二

通过软件节造五相步进电机操作电动轴

01 软件
?
02 步进电机
?

微信图片_20250410101643 - 副本(1).png

03 电动二维资料转移平台

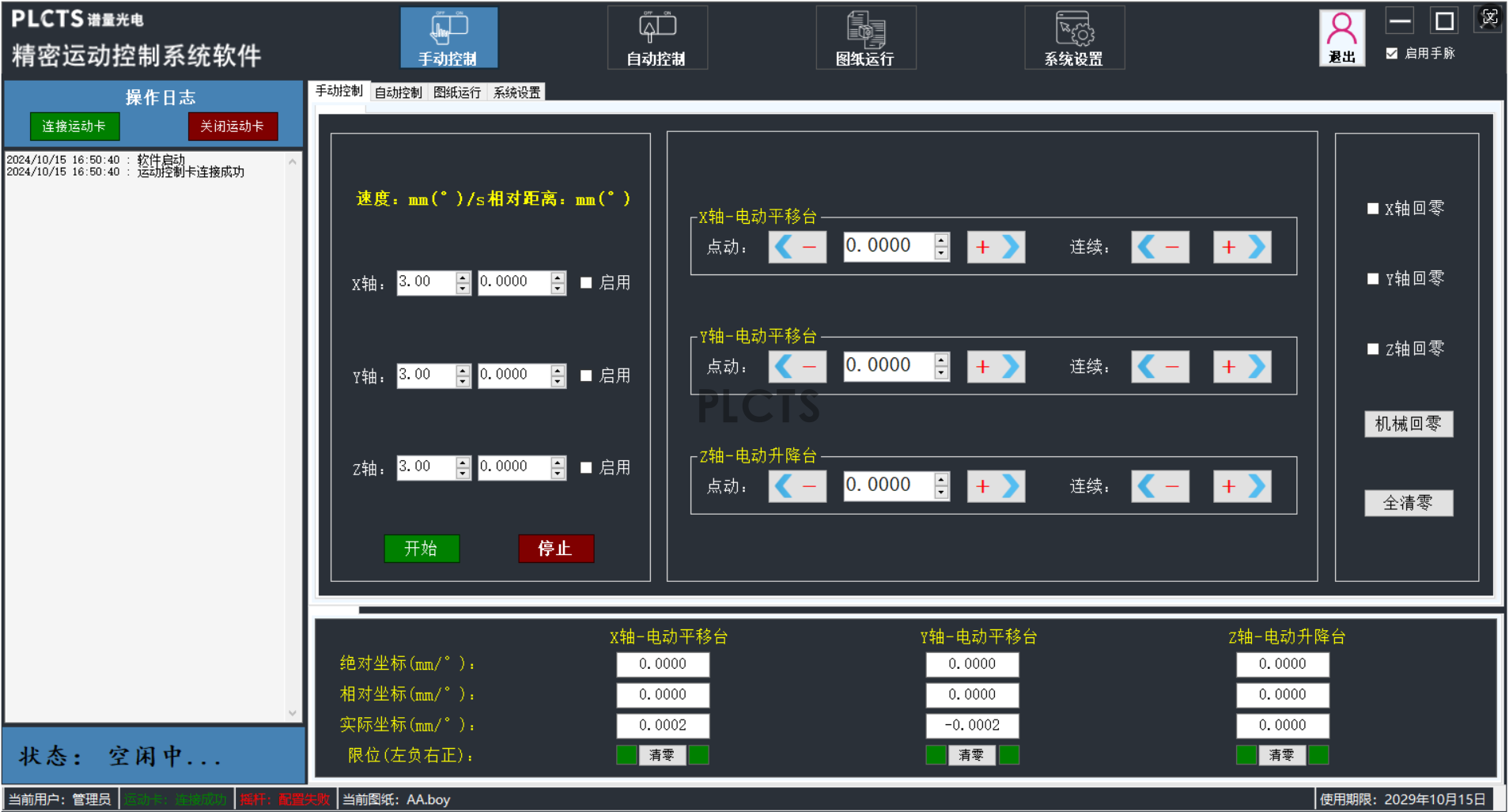

上位机软件界面：


活动节造手柄：


能够切换轴活动速度：1X，10X，100X；

能够切换分歧的活动轴：X轴，Y轴，Z轴，U轴

交付实拍：
